若葉区|高温差し湯タイプの給湯器交換(GQ-1628AWX-T-DX)固着した浴槽の循環金具も交換

固着した浴槽の循環金具を2人がかりで外し、浴室リモコンの線を通し直した給湯器の交換です

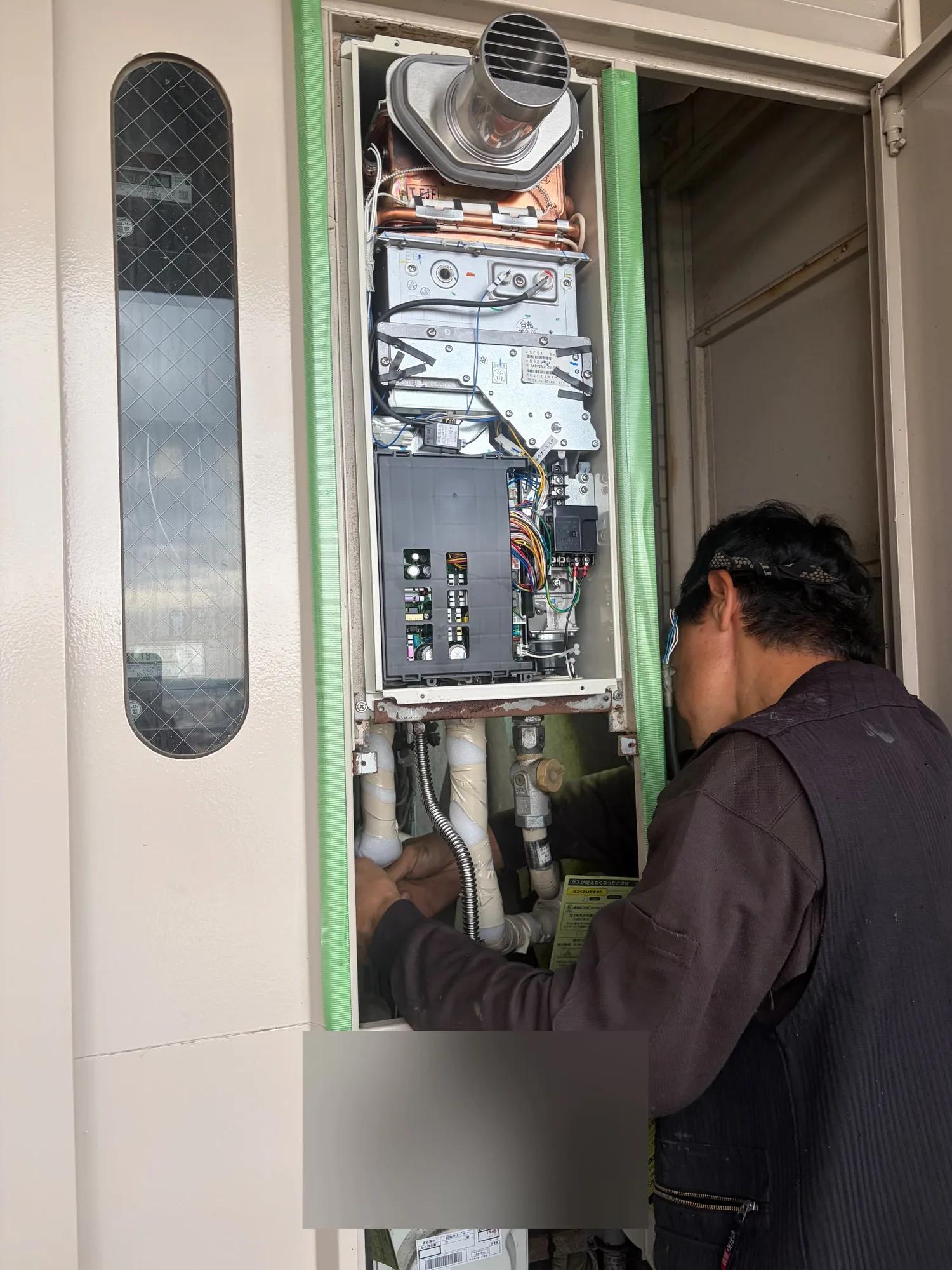

パイプシャフトの中で新しい給湯器本体を取り付けているところ。本体を据えてから、下側で配管をつないでいます。
パイプシャフトの中で新しい給湯器本体を取り付けているところ。本体を据えてから、下側で配管をつないでいます。

施工前と施工後

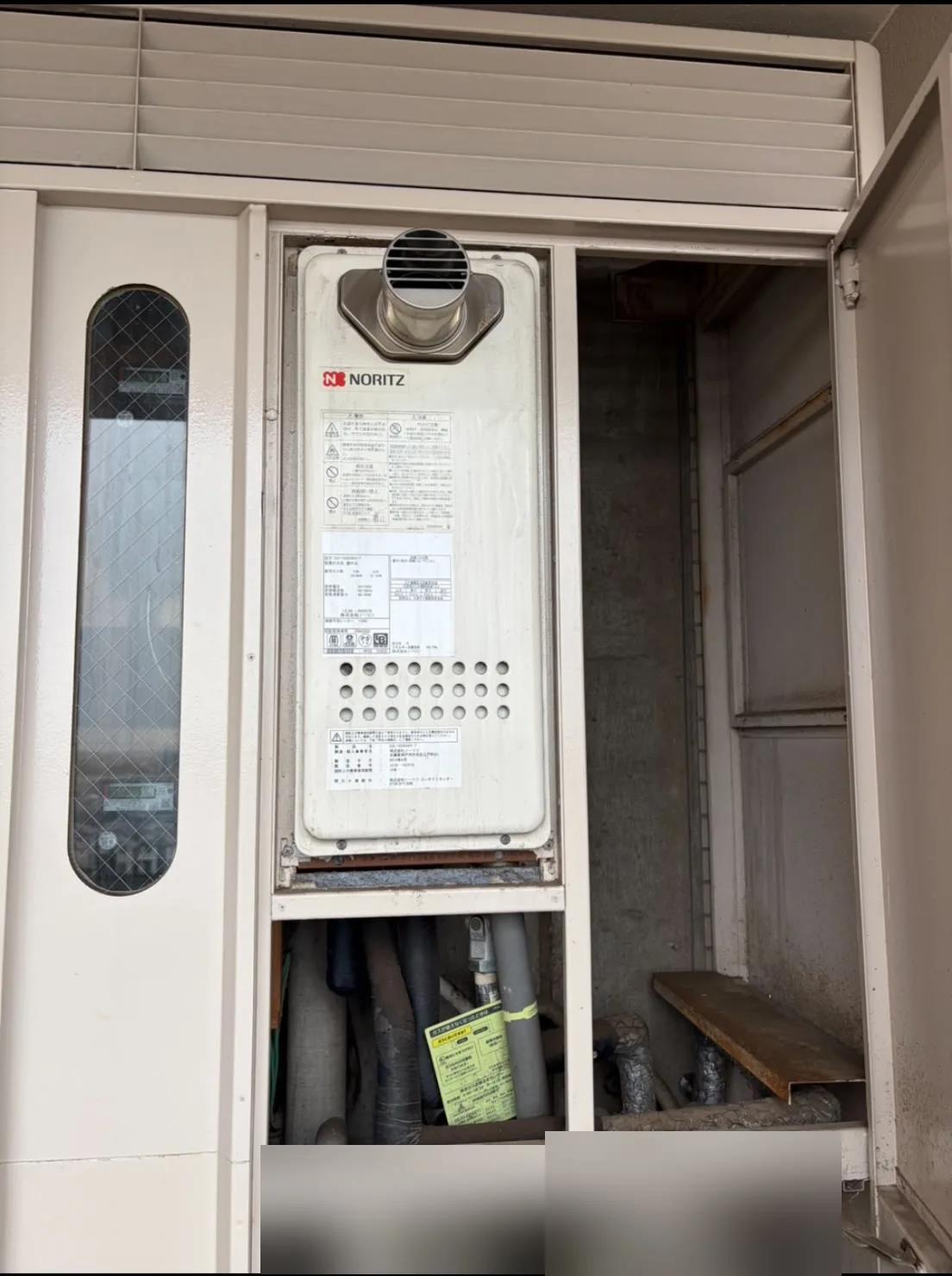

交換前の給湯器本体。パイプシャフトの中に設置されています。施工前
交換前の給湯器本体。パイプシャフトの中に設置されています。

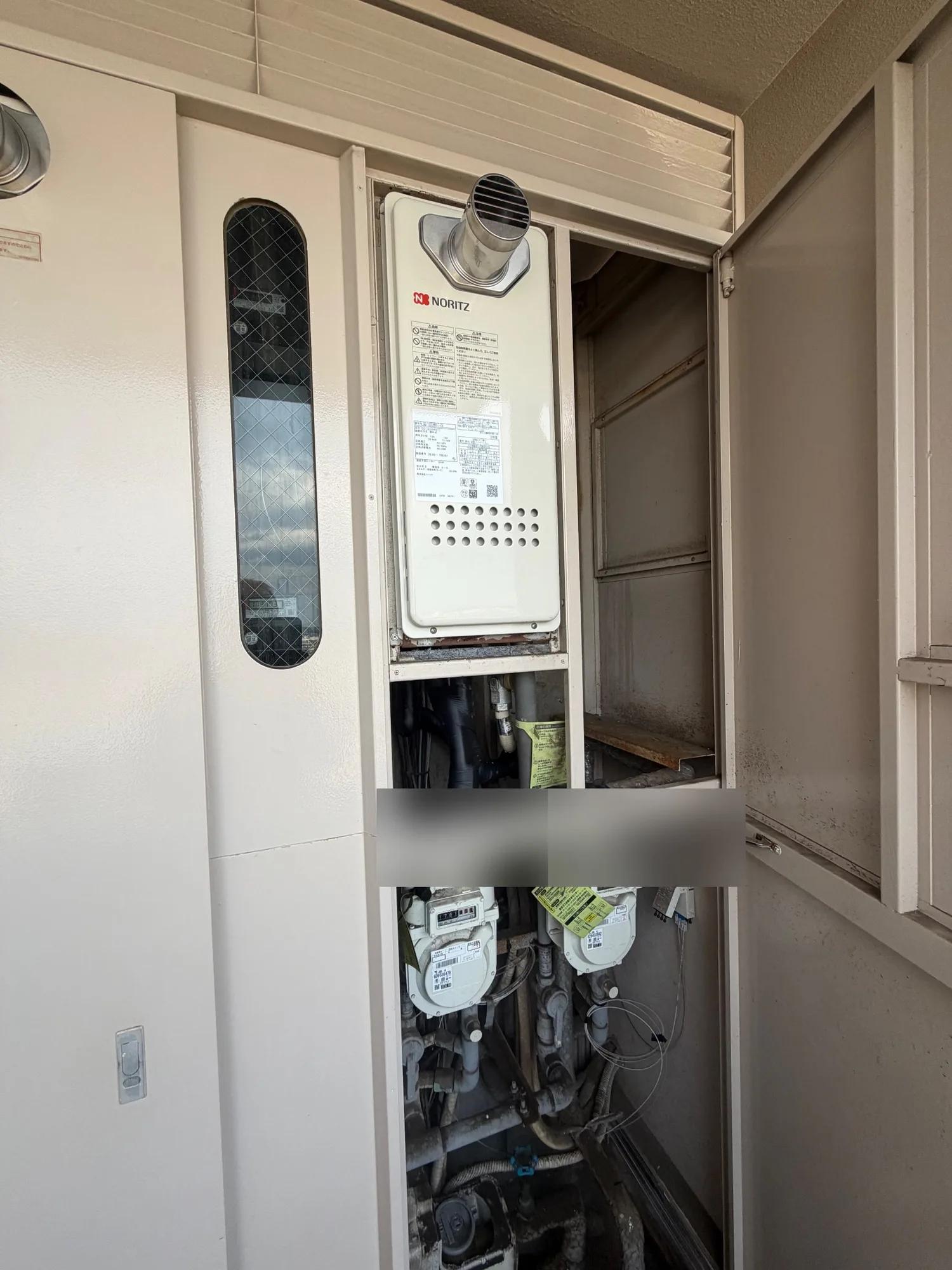

交換後の給湯器本体。交換前と同じ位置に、同じ高温差し湯のタイプを設置しました。施工後
交換後の給湯器本体。交換前と同じ位置に、同じ高温差し湯のタイプを設置しました。

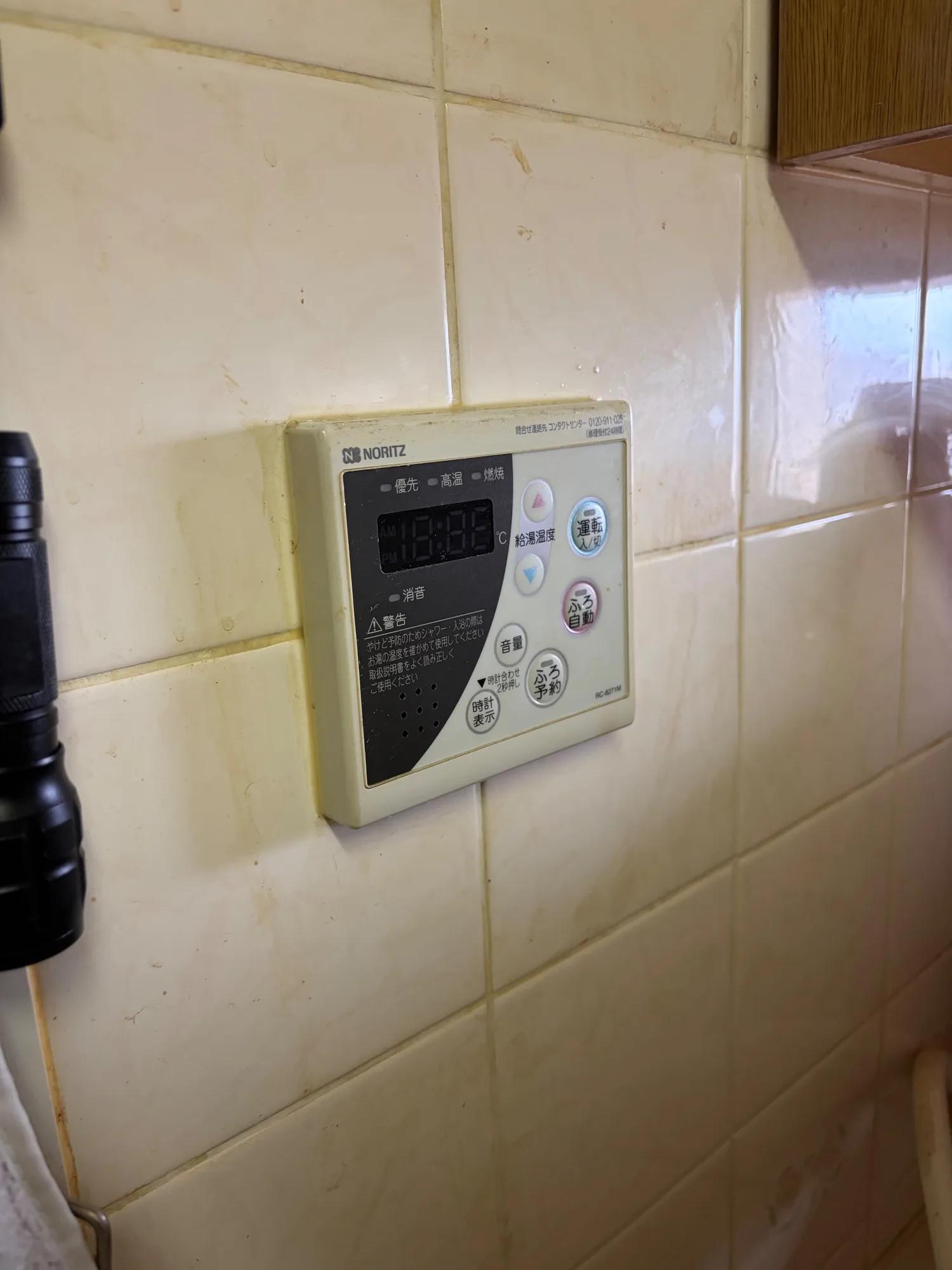

交換前の台所リモコン。右下に品番 RC-8271M が読み取れます。施工前
交換前の台所リモコン。右下に品番 RC-8271M が読み取れます。

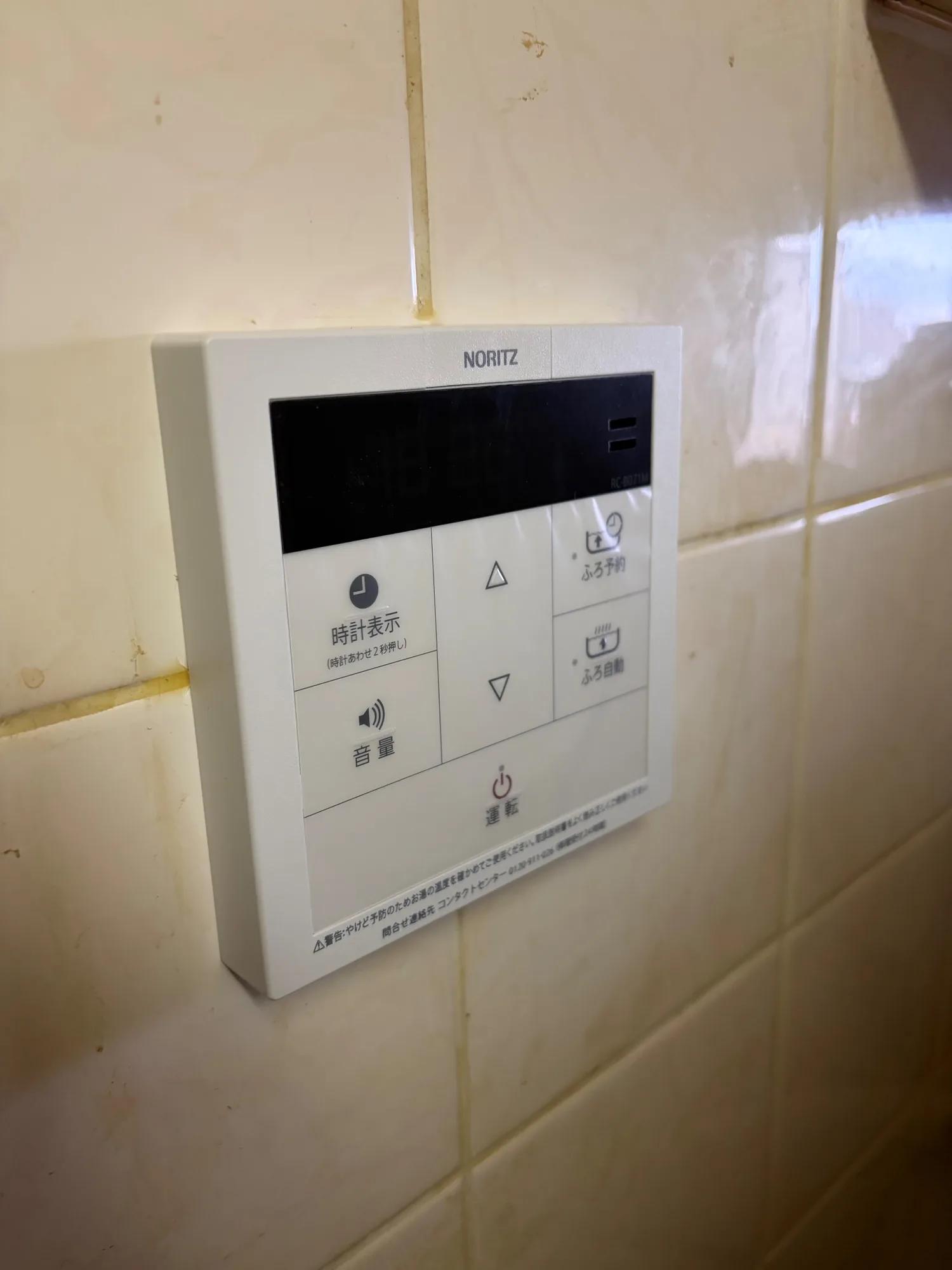

交換後の台所リモコン(RC-B071M)。施工後
交換後の台所リモコン(RC-B071M)。

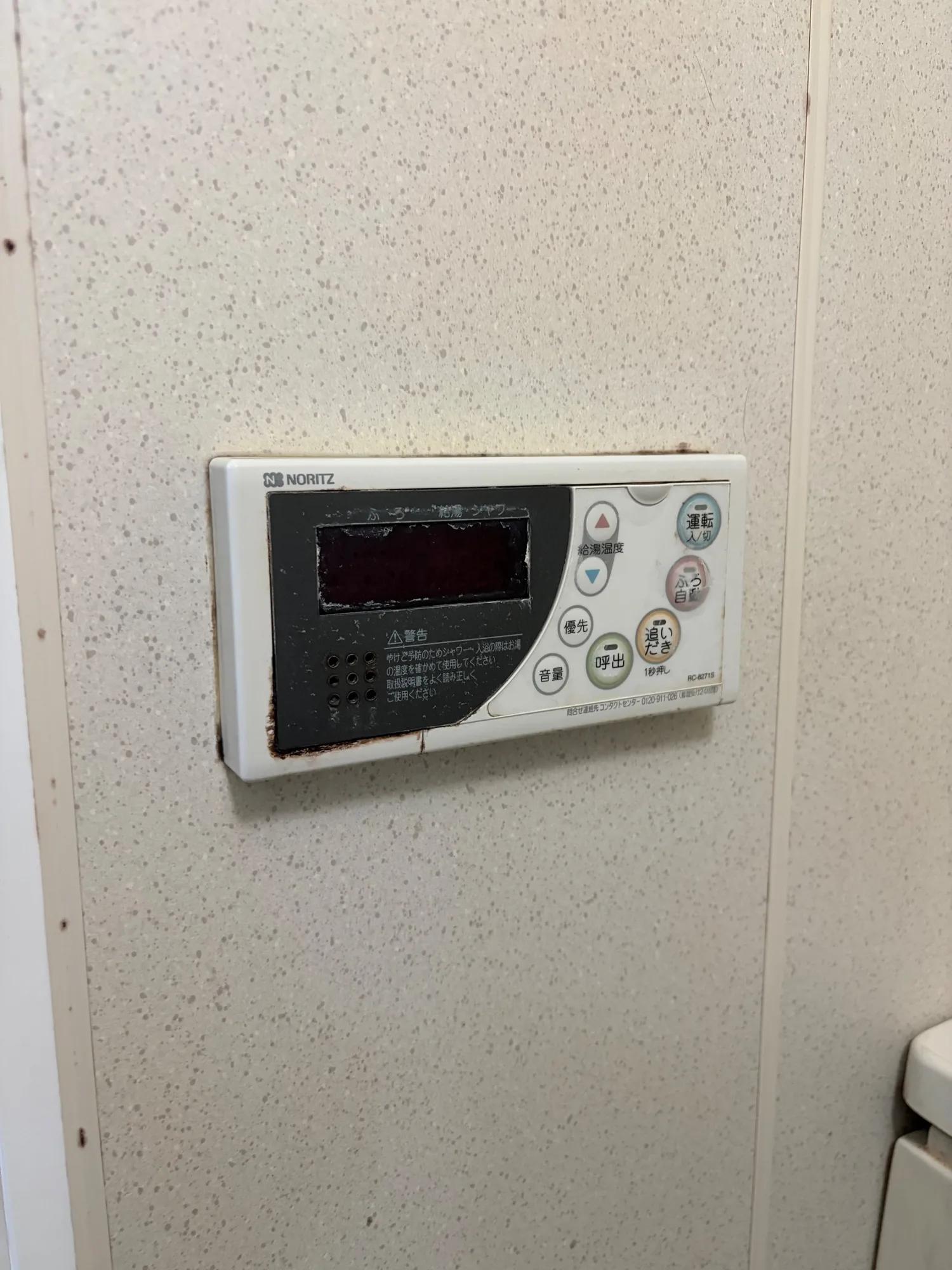

交換前の浴室リモコン(RC-8271S)。表示窓のまわりの枠がさびています。施工前
交換前の浴室リモコン(RC-8271S)。表示窓のまわりの枠がさびています。

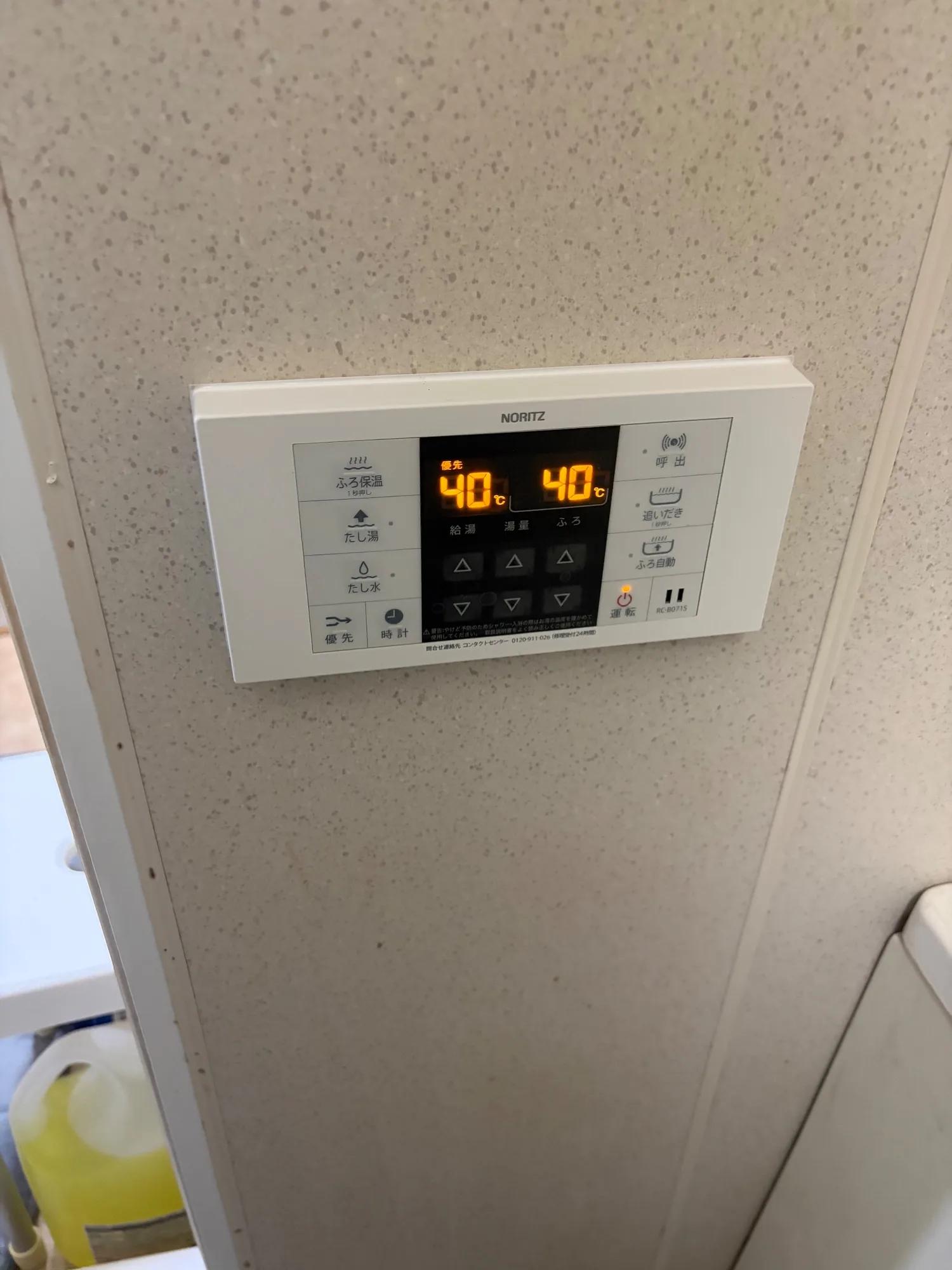

交換後の浴室リモコン(RC-B071S)。給湯40℃・ふろ40℃の表示が出ています。施工後
交換後の浴室リモコン(RC-B071S)。給湯40℃・ふろ40℃の表示が出ています。
地域
若葉区
カテゴリ
給湯器交換
メーカー
ノーリツ
交換後の型番
GQ-1628AWX-T-DX(型式 GQ-1628AWX-T)。リモコンは 交換前 台所 RC-8271M・浴室 RC-8271S / 交換後 台所 RC-B071M・浴室 RC-B071S
工事内容
給湯器本体(高温差し湯タイプ)の交換、台所リモコンの交換、浴室リモコンの交換、浴槽の循環金具とパッキンの交換、浴室リモコン配線の通線
工事の日
2026/10/14

どう直したか

今回の給湯器は「高温差し湯」と呼ばれるタイプです。追い焚きを熱交換器(缶)の片方だけでおこなう仕組みで、浴槽のお湯を循環させて温め直す一般的な追い焚きタイプとは湯の温め方が違います。ぬるくなった浴槽には、高温のお湯を足して温度を上げます。

使い方が変わらないよう、同じ高温差し湯のタイプ(GQ-1628AWX-T-DX)へ入れ替えました。 このタイプは本体を交換するときに浴槽の循環金具も必ず交換になります。

そのため、本体と台所・浴室のリモコンに加えて、浴槽の中にある循環金具とパッキンまで新しくしています。浴室リモコンまでの線は、浴槽側から壁の中を通して新しく引き直しました。

写真で見る工事

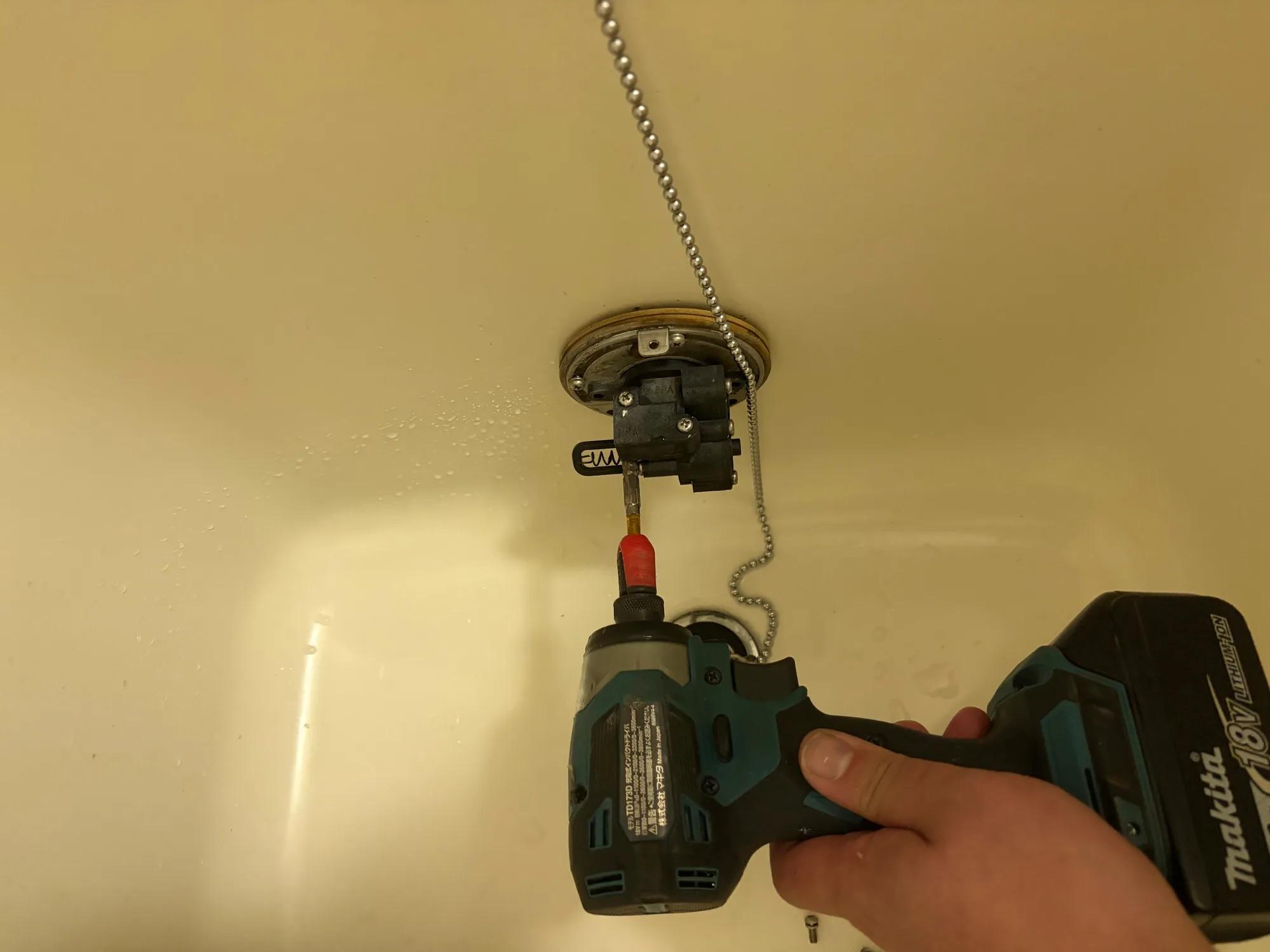

浴槽の循環金具を外しているところ。固定しているビスをインパクトドライバーで抜いています。施工中
浴槽の循環金具を外しているところ。固定しているビスをインパクトドライバーで抜いています。

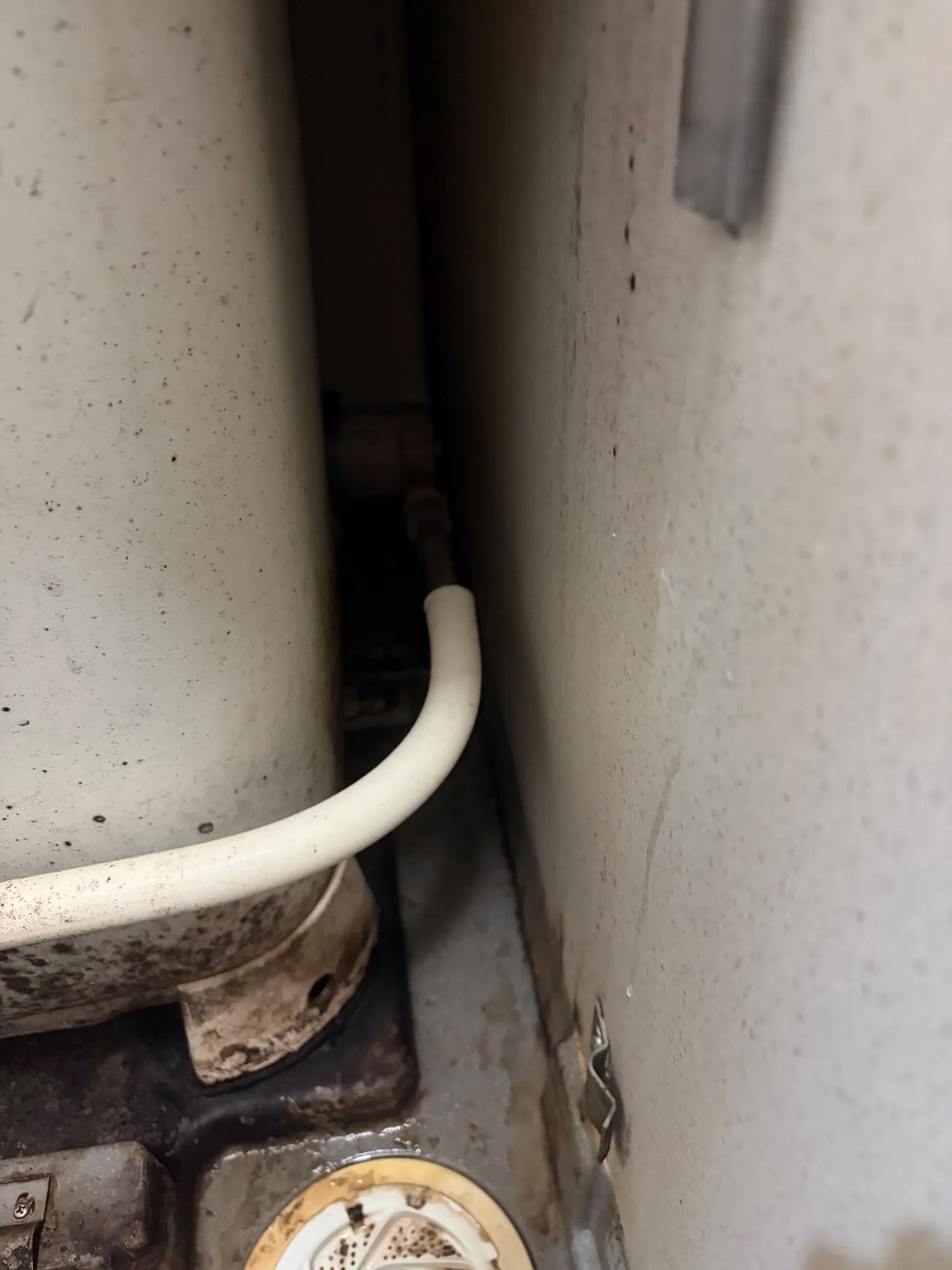

浴槽の裏側から見た循環金具の後ろ側。金具から配管がつながっているのが分かります。施工中
浴槽の裏側から見た循環金具の後ろ側。金具から配管がつながっているのが分かります。

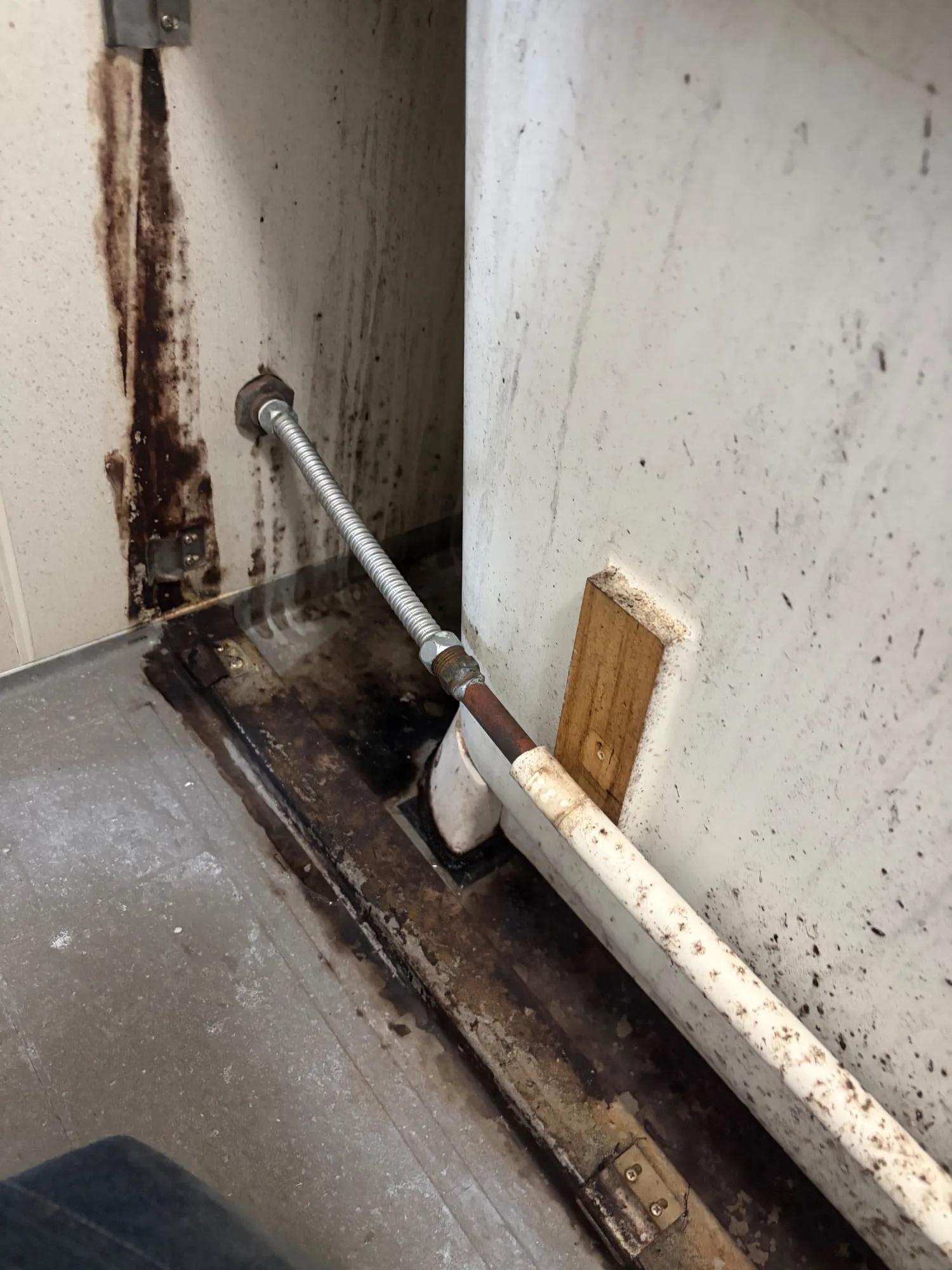

浴槽の裏側。循環金具の配管と、浴槽を支えている部分が見えます。施工中
浴槽の裏側。循環金具の配管と、浴槽を支えている部分が見えます。

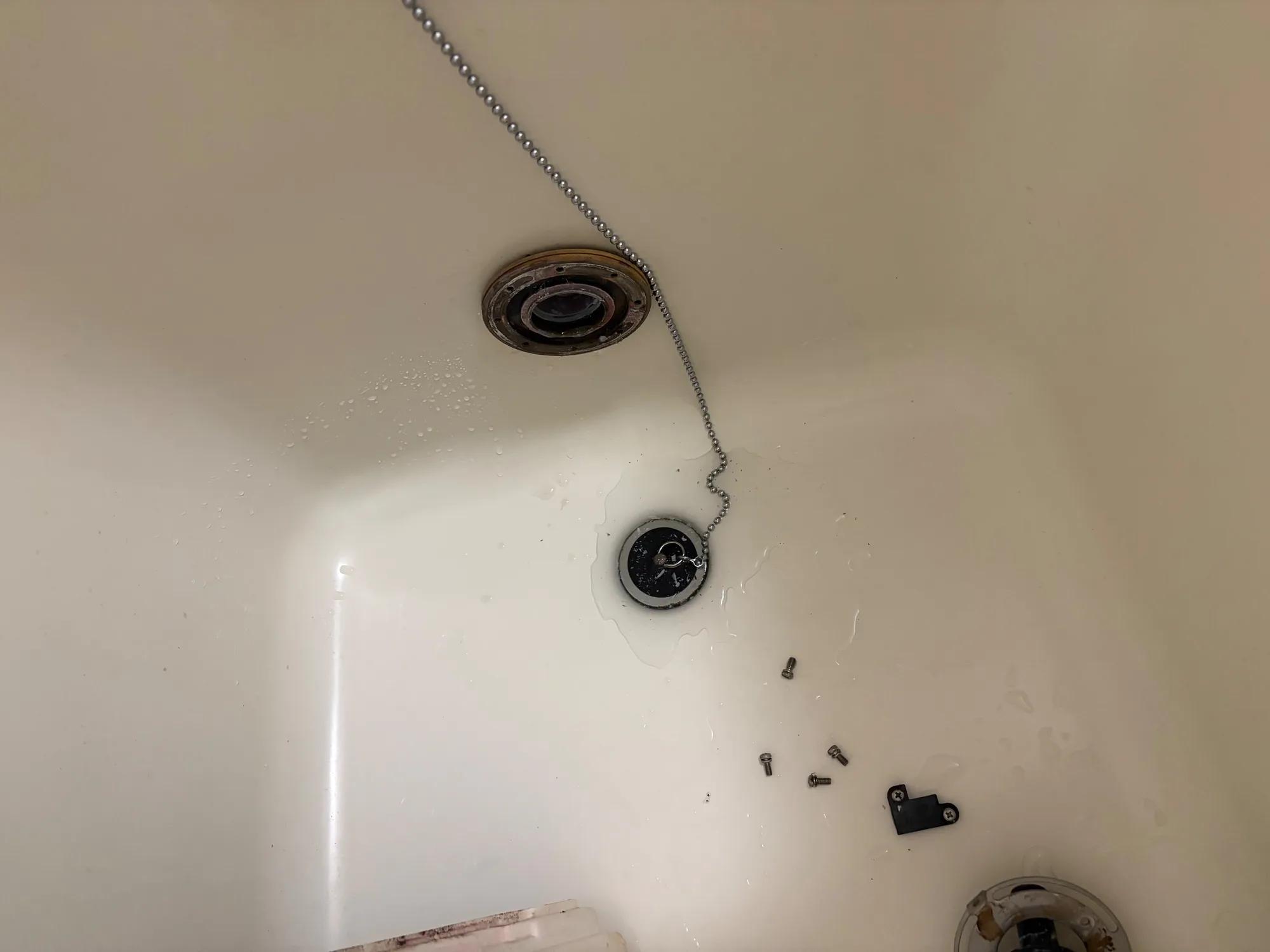

ビスを一通り外した状態。外したビスが落ちて排水に詰まらないよう、浴槽の排水栓を閉じたまま作業しています。施工中
ビスを一通り外した状態。外したビスが落ちて排水に詰まらないよう、浴槽の排水栓を閉じたまま作業しています。

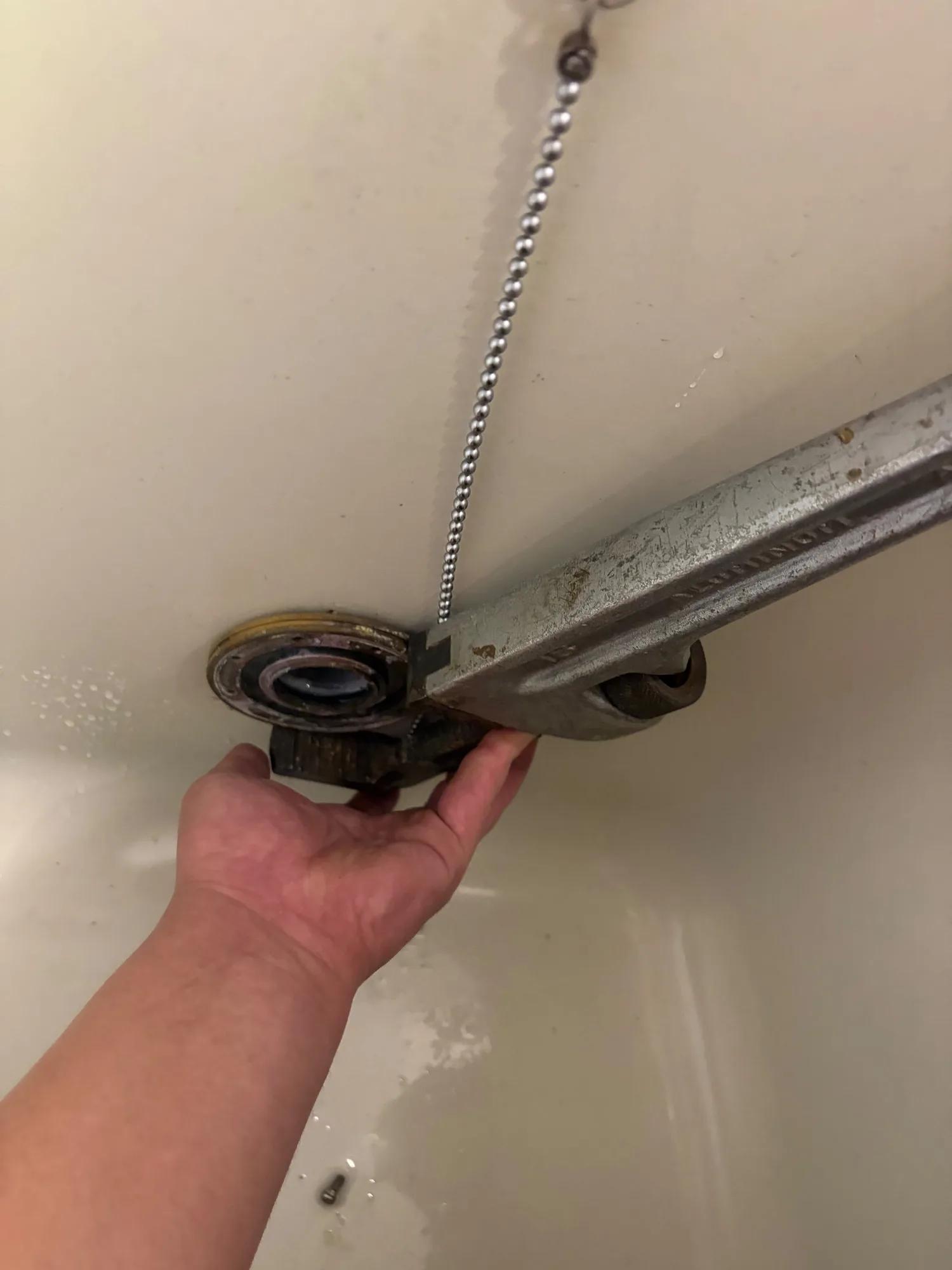

循環金具がこびりついて手では回らないため、パイプレンチで回して外しているところ。浴槽の裏側でもう1人が押さえています。施工中
循環金具がこびりついて手では回らないため、パイプレンチで回して外しているところ。浴槽の裏側でもう1人が押さえています。

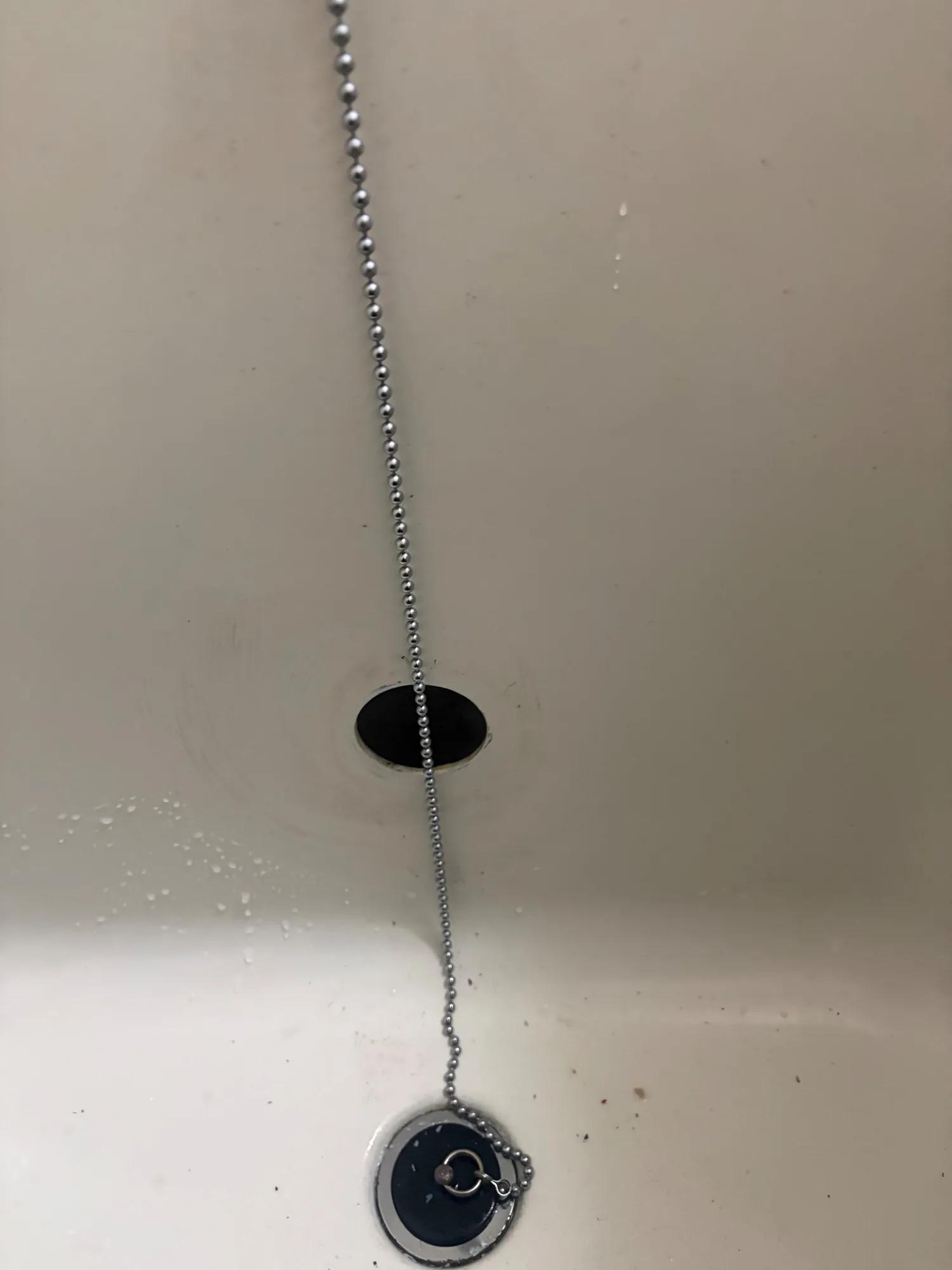

循環金具が外れた浴槽側の穴。施工中
循環金具が外れた浴槽側の穴。

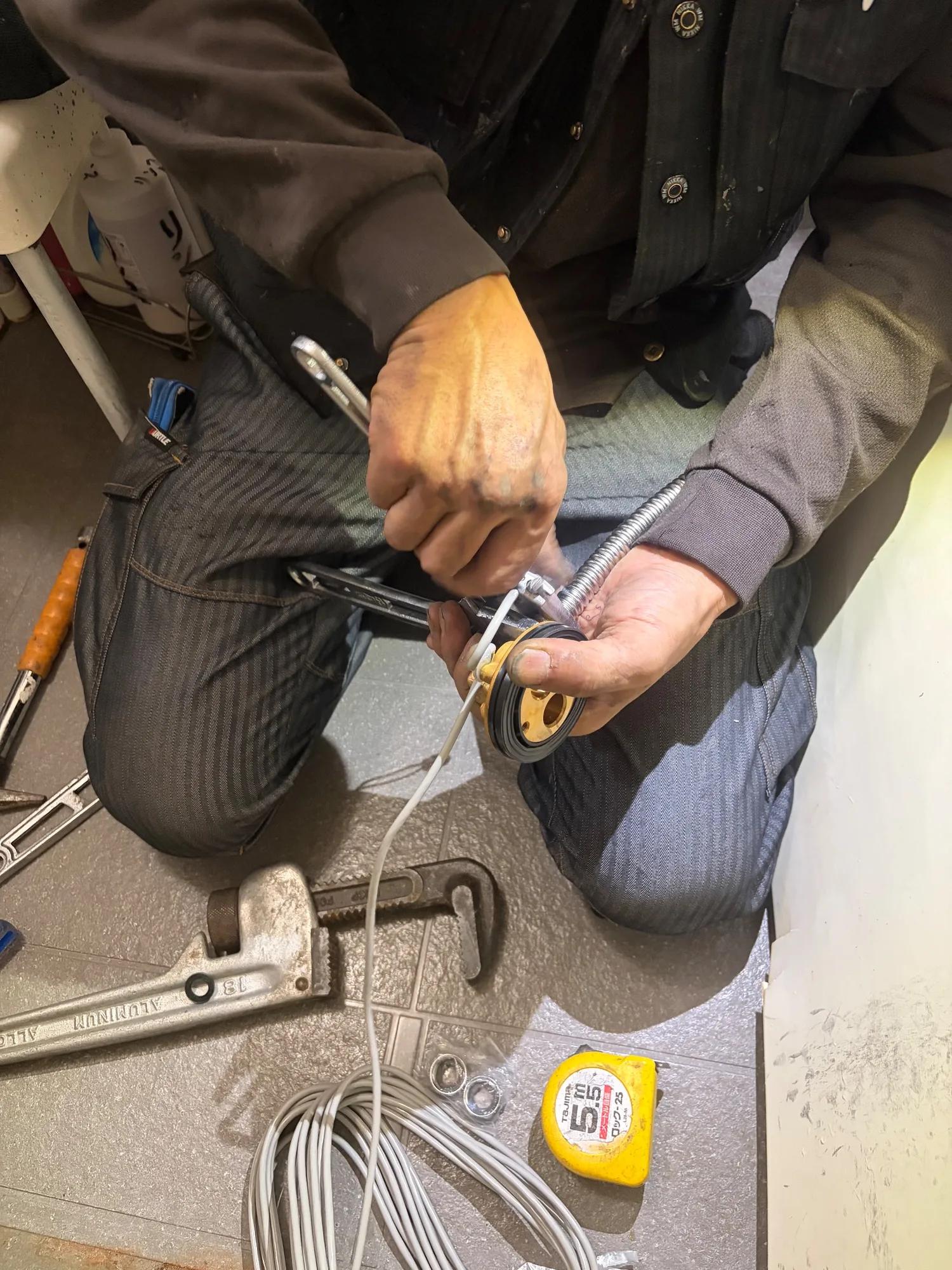

新しい循環金具にフレキ管を組んでいるところ。パッキンも新しいものに交換しています。手前に写っているのが、このあと壁の中へ通す線です。施工中
新しい循環金具にフレキ管を組んでいるところ。パッキンも新しいものに交換しています。手前に写っているのが、このあと壁の中へ通す線です。

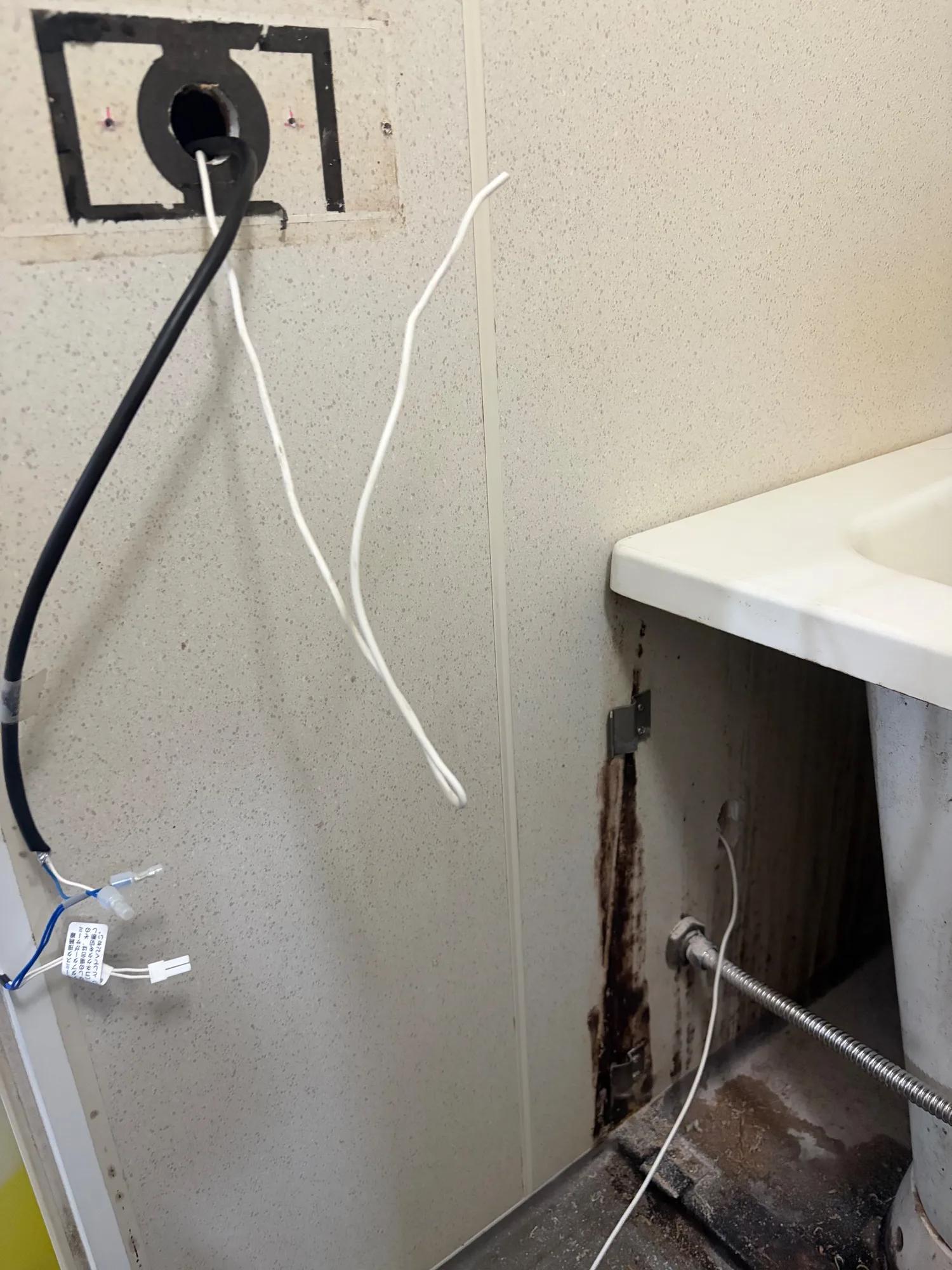

浴室リモコンの線を通すために開けた穴。穴とリモコンの位置が離れているため、硬いアース線を先に通してから線を呼び込みました。この通線だけで2人がかりで30分かかっています。施工中
浴室リモコンの線を通すために開けた穴。穴とリモコンの位置が離れているため、硬いアース線を先に通してから線を呼び込みました。この通線だけで2人がかりで30分かかっています。

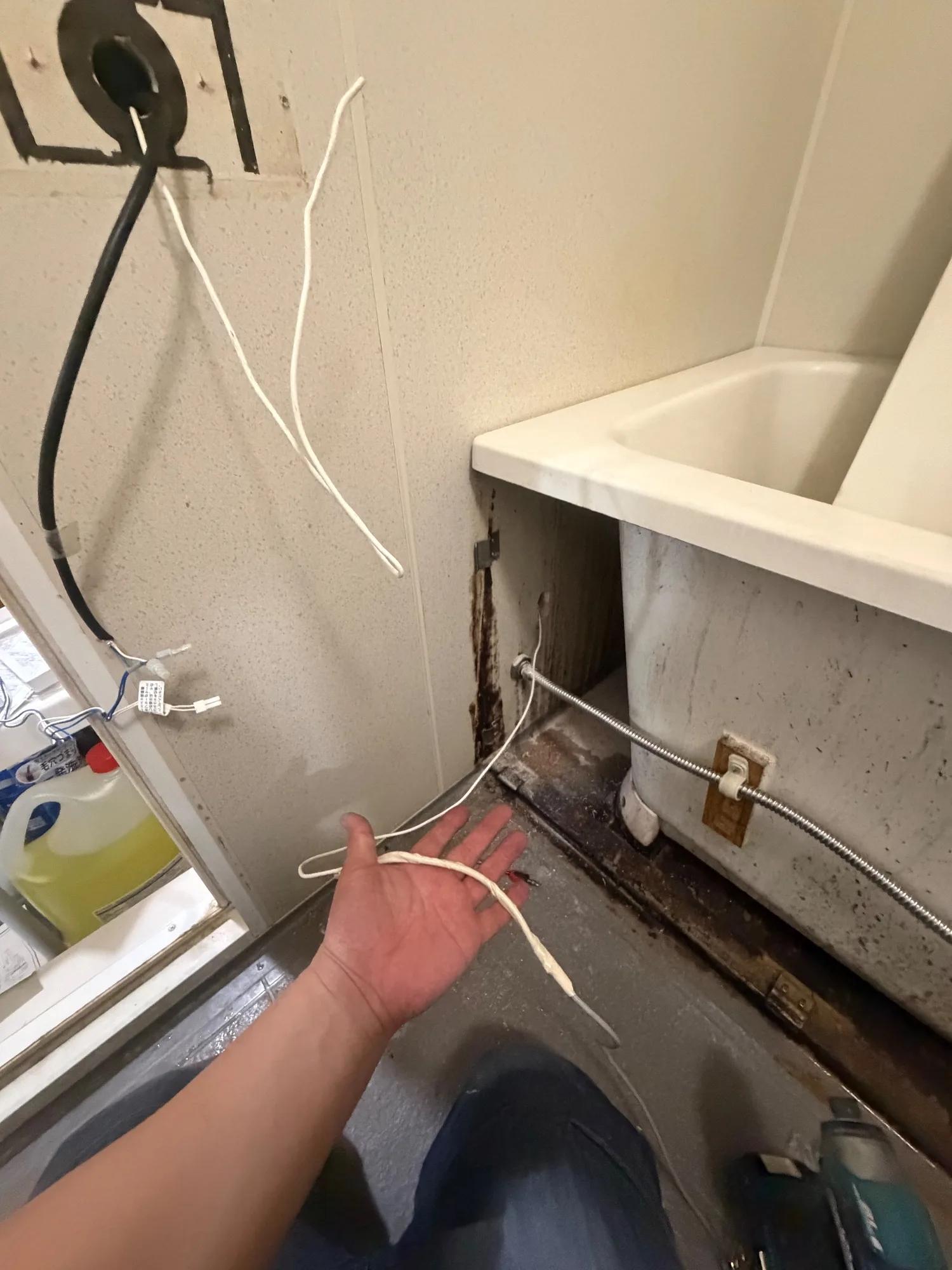

通した線を引き出したところ。壁の中で外れないよう、線の結び目にビニールテープを10cmほど巻いています。施工中
通した線を引き出したところ。壁の中で外れないよう、線の結び目にビニールテープを10cmほど巻いています。

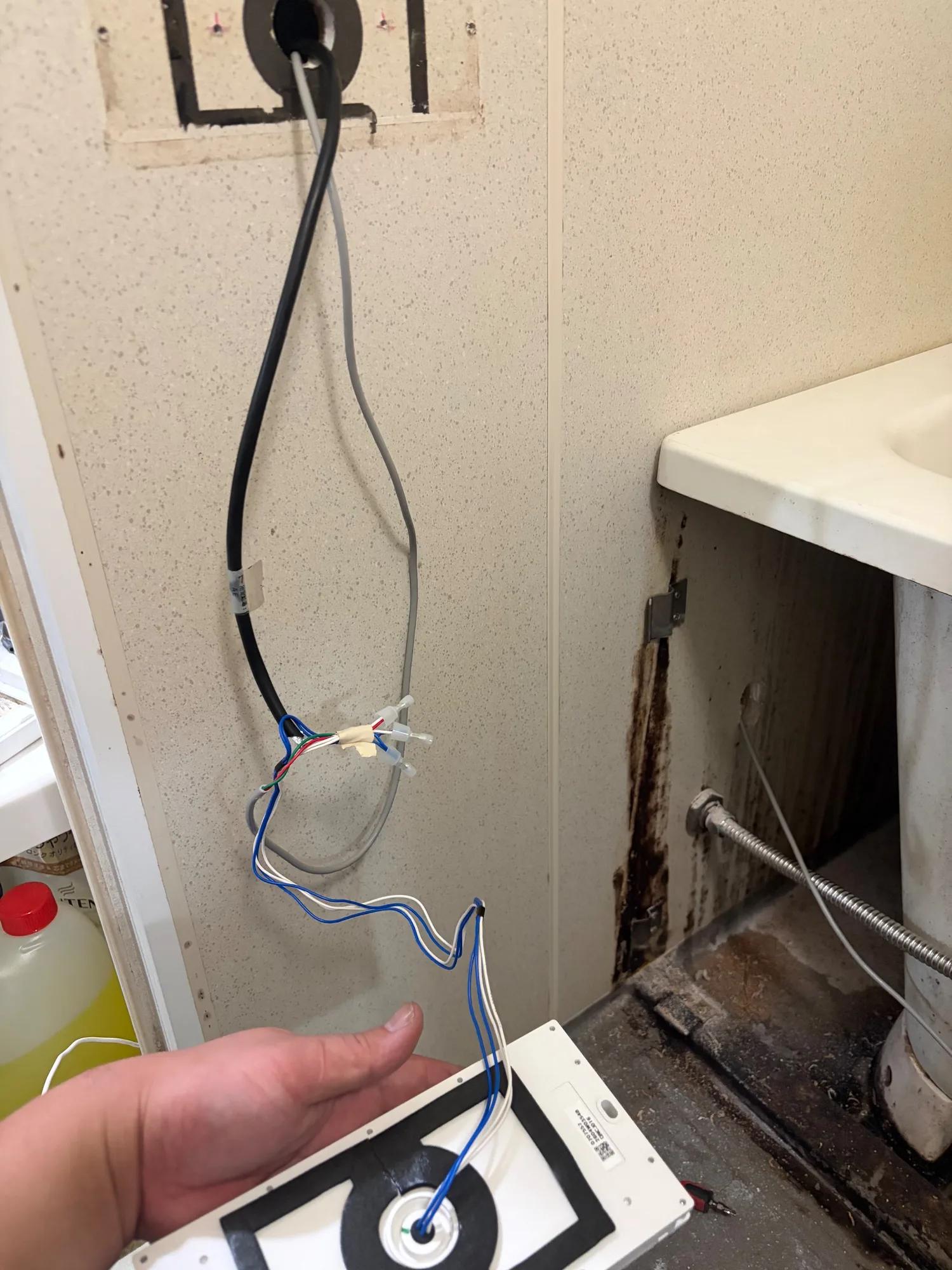

引き込んだ線を浴室リモコン本体につないだところ。施工中
引き込んだ線を浴室リモコン本体につないだところ。

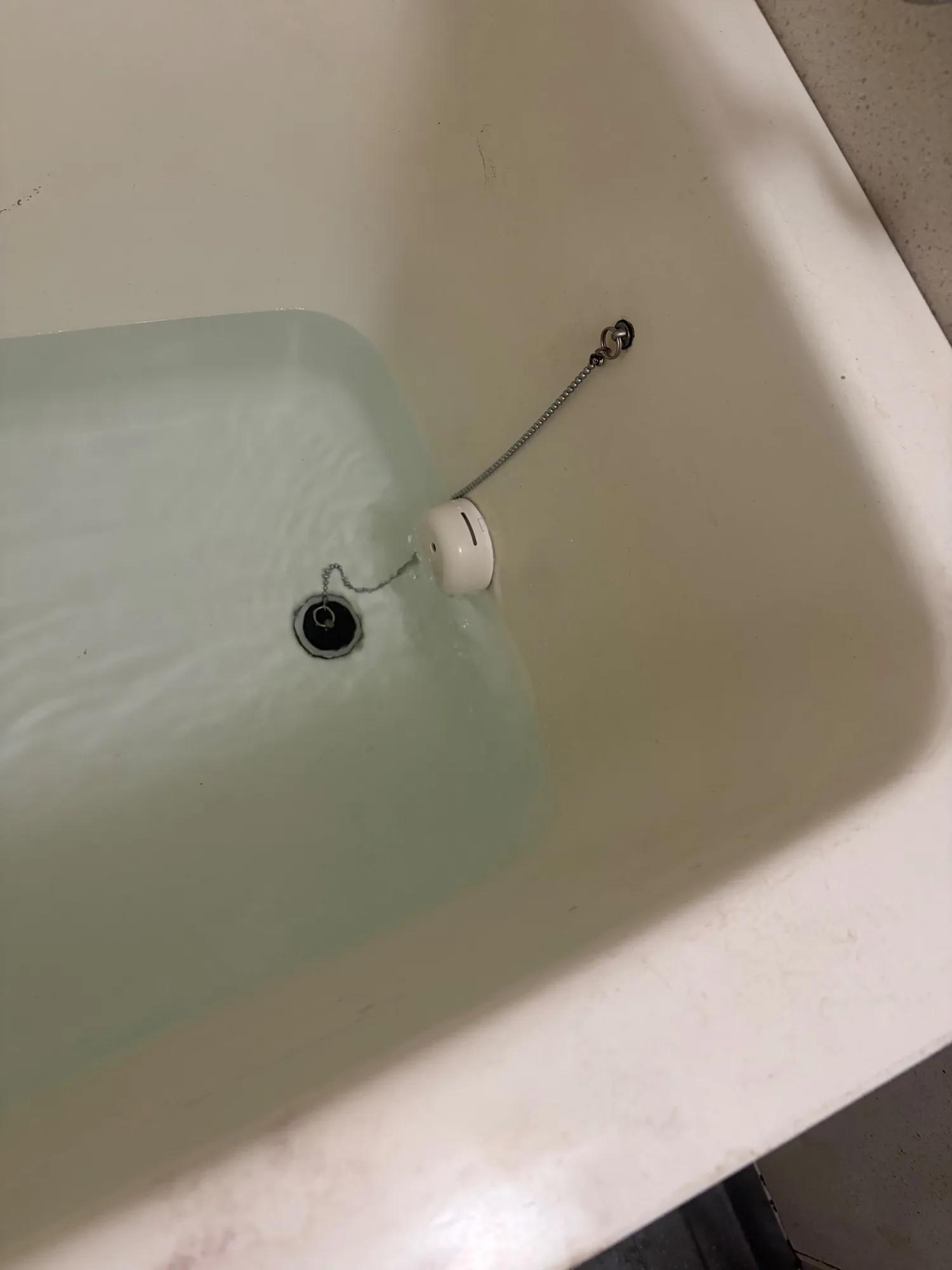

循環金具の高さまで浴槽に水を張り、金具のまわりから漏れがないかを確認しているところ。施工後
循環金具の高さまで浴槽に水を張り、金具のまわりから漏れがないかを確認しているところ。

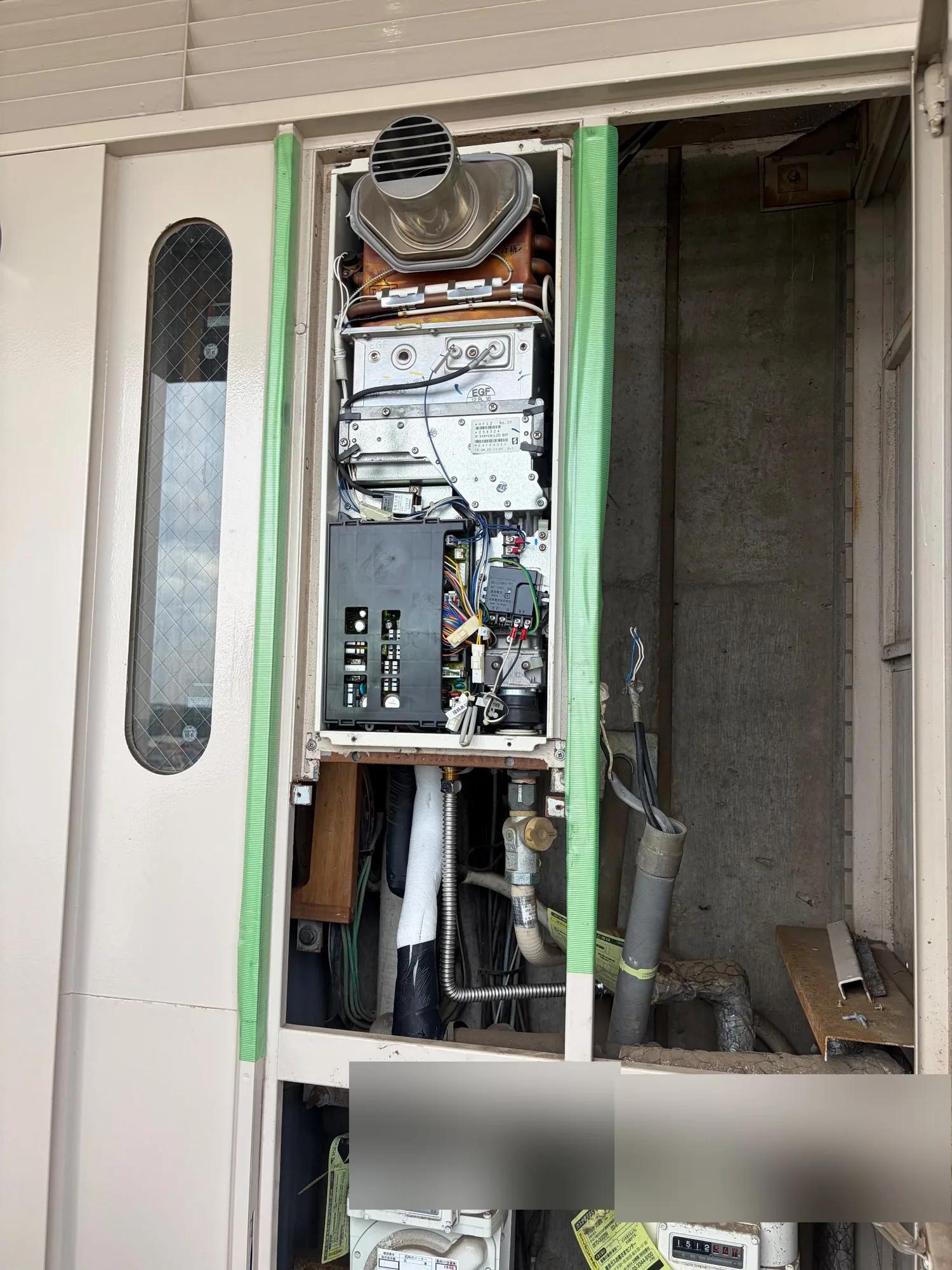

  1. 給湯器本体の前面カバーを外したところ。作業中にパイプシャフトの枠のペンキが削れないよう、本体の左右に緑の養生テープを貼ってから外しています。施工中

    STEP 1

    給湯器本体の前面カバーを外したところ。作業中にパイプシャフトの枠のペンキが削れないよう、本体の左右に緑の養生テープを貼ってから外しています。

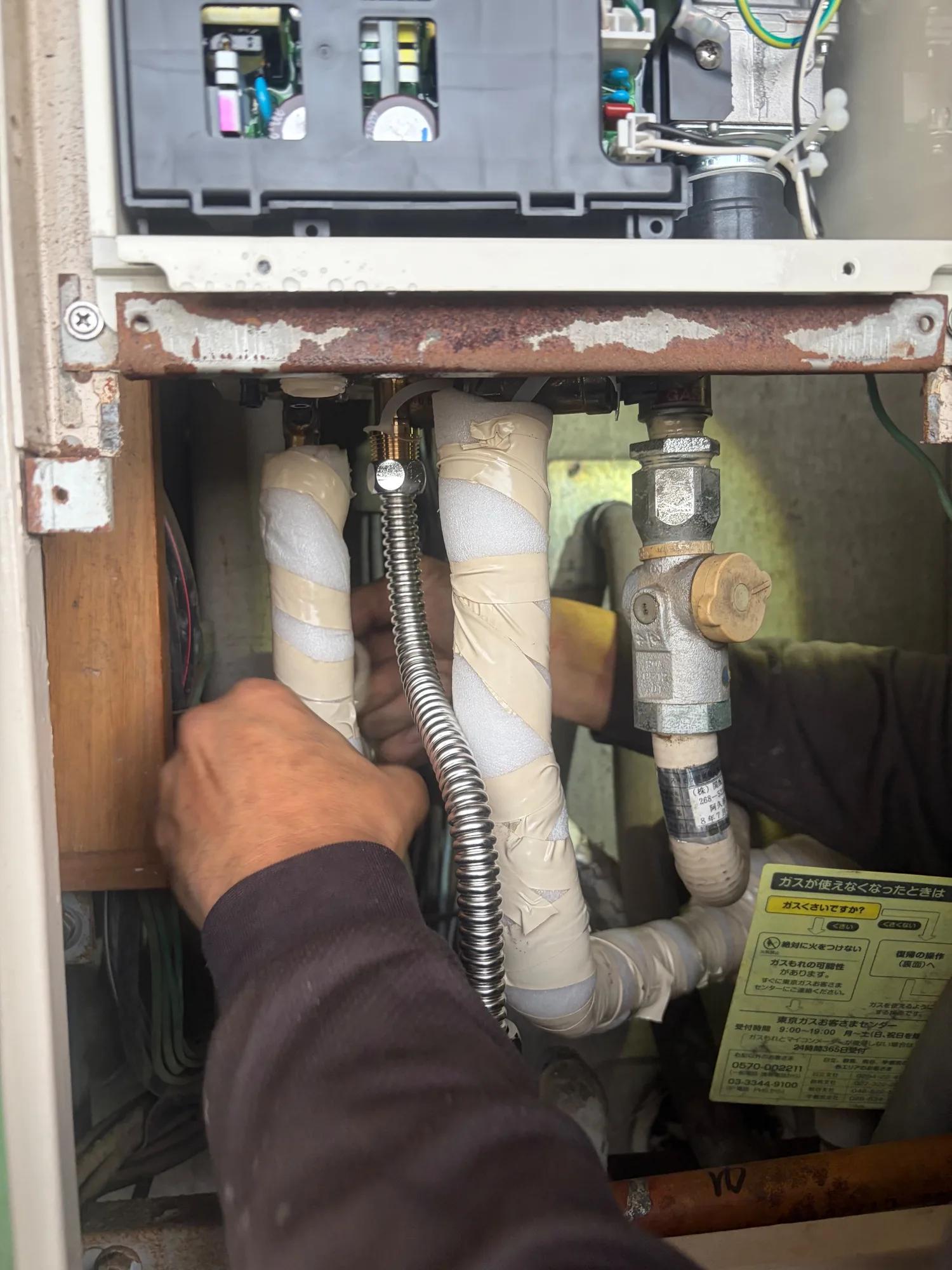

  2. 断熱を巻いた配管とガス栓まわり。給水・給湯・追い焚きの各接続部が見えます。施工中

    STEP 2

    断熱を巻いた配管とガス栓まわり。給水・給湯・追い焚きの各接続部が見えます。

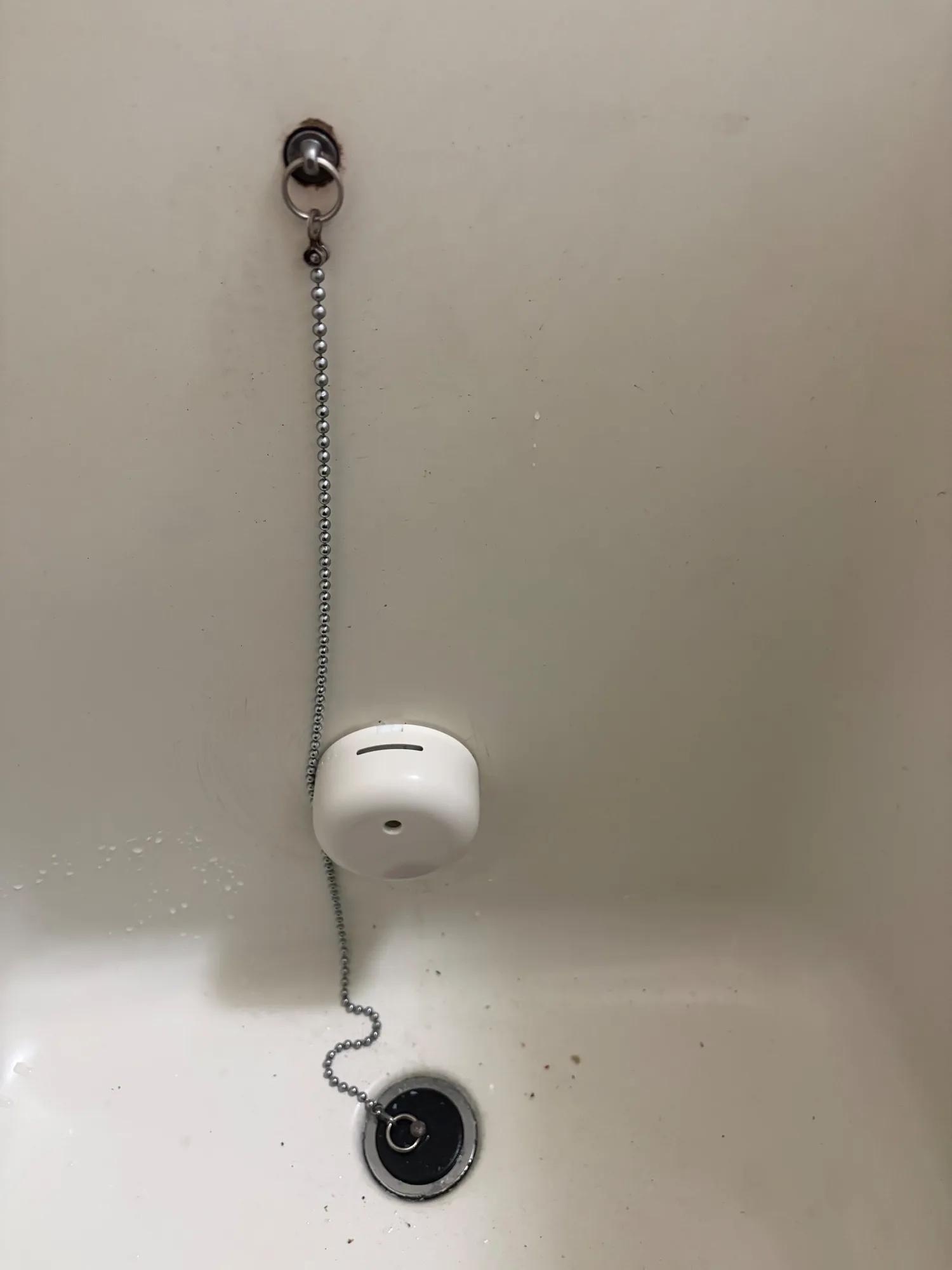

  3. 新しい循環金具を浴槽側に取り付けたところ。施工中

    STEP 3

    新しい循環金具を浴槽側に取り付けたところ。

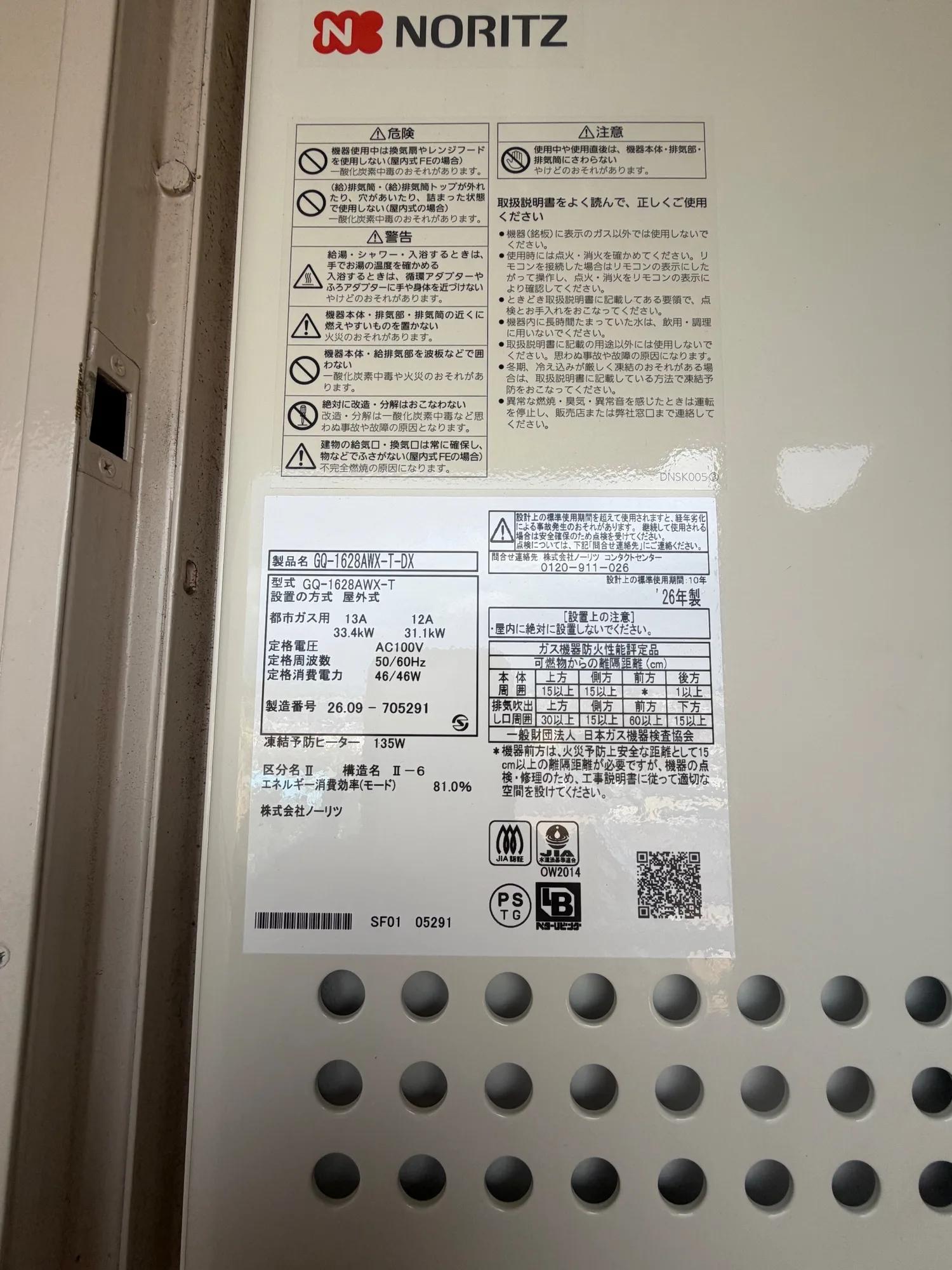

  4. 交換後の本体の銘板。製品名 GQ-1628AWX-T-DX、型式 GQ-1628AWX-T、'26年製と読み取れます。施工後

    STEP 4

    交換後の本体の銘板。製品名 GQ-1628AWX-T-DX、型式 GQ-1628AWX-T、'26年製と読み取れます。

同じ号数でも、費用が変わるのはどこですか

給湯器の交換にかかる費用は、本体の号数と機能、設置されている場所、既設の配管をそのまま使えるかどうかで変わります。今回のように浴槽側の作業が加わる場合や、浴室リモコンの線を新しく通す必要がある場合は、本体だけを載せ替える場合とは作業の量が変わります。まず現場の状況を確認し、施工方法を検討したうえでお見積もりをお出しします。

お見積もりのために送っていただきたい6点の写真

この現場の施工前の写真でいうと、次のものがあるとお見積もりがしやすくなります。

  • 給湯器本体の全体(扉や点検口を開けた状態で、本体と周囲の空間が入るように)
  • 本体の正面に貼られた銘板(型番・製造年が読める大きさで)
  • 本体の下から見た配管のつながり(ガス栓・給水・給湯・追い焚き配管)
  • 台所リモコンと浴室リモコンの正面(品番の文字が入るように)
  • 浴槽の中にある丸い循環金具
  • 浴槽の手前のパネル(エプロン)を外した中の様子

よくあるご質問

こびりついた循環金具を外すとき、浴槽に傷は付きませんか

長く使った循環金具はこびりついて手では回らないことがあり、工具で力をかけて回すため、浴槽に傷が付く可能性があります。その可能性がある作業は、着手する前にお客様にお伝えしてから進めています。

マンションのパイプシャフトに入った給湯器でも交換できますか

今回はパイプシャフトの中に設置された本体の交換です。設置場所の寸法や排気のとり方によって施工方法が変わりますので、現場状況を確認して検討します。
